Fotowoltaika to system, w którym liczy się każdy szczegół techniczny – a jednym z nich jest tabliczka znamionowa panelu fotowoltaicznego. Choć mała i często niezauważalna, pełni kluczową rolę w identyfikacji i eksploatacji modułów PV. Zawiera najważniejsze parametry elektryczne i informacje o producencie, które pozwalają projektować, serwisować i bezpiecznie eksploatować instalację.
Zrozumienie danych z tabliczki to nie tylko kwestia ciekawości. To również sposób na sprawdzenie, czy panele spełniają deklarowane parametry i czy cały system został prawidłowo dobrany. Poniżej znajdziesz kompletny przegląd informacji, które można z niej odczytać.
Czym jest tabliczka znamionowa panelu fotowoltaicznego?

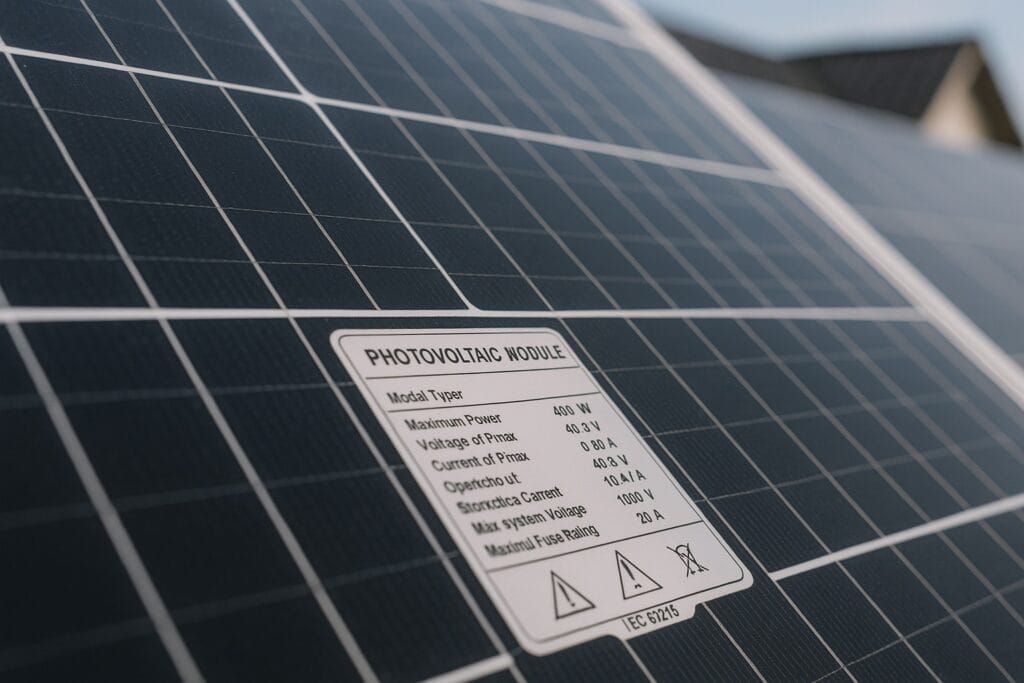

Tabliczka znamionowa (ang. nameplate) to trwała etykieta umieszczona zwykle na tylnej stronie modułu PV. Wykonana z odpornego tworzywa lub aluminium, jest odporna na promieniowanie UV, wysokie temperatury i wilgoć. Jej wygląd i zawartość są określone w normie PN-EN 50380, która definiuje minimalne wymagania dotyczące oznakowania i dokumentacji modułów fotowoltaicznych.
Tabliczka pełni funkcję identyfikacyjną i informacyjną. Dzięki niej instalator, serwisant lub użytkownik może sprawdzić rzeczywiste parametry elektryczne modułu, numer seryjny, datę produkcji oraz certyfikaty bezpieczeństwa. W praktyce to swoisty „dowód osobisty” panelu – unikalny dla każdego egzemplarza.
Co znajduje się na tabliczce znamionowej?
Dane umieszczone na tabliczce różnią się między producentami, ale podstawowe elementy są wspólne. Poniżej lista informacji, które znajdziesz na większości paneli dostępnych na rynku.
Dane identyfikacyjne
Każda tabliczka zawiera nazwę producenta, model modułu oraz numer seryjny. Te dane są niezbędne przy zgłaszaniu gwarancji lub serwisie, a także w procesie certyfikacji i odbioru instalacji przez operatora sieci.
Parametry elektryczne
Najważniejsza część etykiety to parametry pracy modułu, które pozwalają określić, ile paneli będzie potrzebnych do osiągnięcia konkretnej mocy systemu, a także jak zestawić je w łańcuchach napięciowych zgodnie z wymaganiami producenta falownika:
- Moc maksymalna (Pmax) – wyrażona w watach (W), określa maksymalną moc panelu w standardowych warunkach testowych (STC).
- Napięcie w punkcie mocy maksymalnej (Vmp) i prąd w punkcie mocy maksymalnej (Imp) – te wartości decydują o doborze inwertera i sposobie łączenia paneli w łańcuch.
- Napięcie obwodu otwartego (Voc) i prąd zwarciowy (Isc) – służą do obliczania zabezpieczeń i przekrojów przewodów.
- Maksymalne napięcie systemu – np. 1000 V lub 1500 V; przekroczenie tej wartości grozi uszkodzeniem modułu.
Warunki pomiarowe
Na tabliczce zawsze znajduje się skrót STC (Standard Test Conditions), czyli warunki, w których dokonano pomiarów: natężenie promieniowania 1000 W/m², temperatura ogniwa 25°C, współczynnik masy powietrza AM 1.5. Dzięki temu można porównywać panele różnych producentów na wspólnej podstawie.
Dodatkowe informacje techniczne
W zależności od modelu na tabliczce mogą się znaleźć również inne dane:
- Klasa ochronności (np. IP65, IP68),
- Certyfikaty zgodności z normami IEC 61215 i IEC 61730,
- Tolerancja mocy – np. „0 ~ +5 W”, oznacza, że panel może w rzeczywistości osiągać nieco wyższą moc niż deklarowana,
- Data produkcji i kod partii – przydatne przy identyfikacji serii produktów,
- Ostrzeżenia bezpieczeństwa – np. o możliwości porażenia prądem lub konieczności używania odpowiednich zabezpieczeń.
Niektórzy producenci podają również wymiary modułu, masę oraz kod QR prowadzący do karty katalogowej online.
Dlaczego tabliczka znamionowa jest tak ważna?
Choć niepozorna, tabliczka znamionowa ma duże znaczenie praktyczne. Po pierwsze, umożliwia zweryfikowanie zgodności produktu z dokumentacją techniczną i zamówieniem. To szczególnie ważne w przypadku dużych inwestycji, gdzie liczy się każdy szczegół parametrów.
Po drugie, dane z tabliczki są niezbędne przy projektowaniu instalacji – pomagają dobrać odpowiednią liczbę modułów, falownik o właściwym zakresie napięcia wejściowego oraz zabezpieczenia DC, co bezpośrednio wpływa na prawidłowe obliczenie mocy całej instalacji fotowoltaicznej i jej zgodność z wymaganiami technicznymi. Bez tych informacji trudno byłoby bezpiecznie połączyć system w całość.
Wreszcie, tabliczka to także kluczowy element przy serwisie i rozbudowie instalacji. Nawet po latach, gdy dokumentacja producenta zniknie z rynku, dane z tabliczki pozwalają dobrać kompatybilne panele lub zidentyfikować źródło problemu.
Gdzie znajduje się tabliczka znamionowa i jak ją czytać?
W zdecydowanej większości przypadków tabliczka znajduje się na tylnej stronie modułu, w jego dolnej lub bocznej części. Producenci umieszczają ją w miejscu chronionym przed promieniowaniem słonecznym, ale łatwo dostępnym dla serwisu.
Podczas montażu należy upewnić się, że etykieta pozostaje czytelna i nienaruszona. Uszkodzenie lub zerwanie tabliczki może skutkować problemami przy gwarancji, a w skrajnych przypadkach – brakiem możliwości identyfikacji modułu.
W nowoczesnych instalacjach często stosuje się również cyfrowe tabliczki znamionowe w formie kodów QR, które po zeskanowaniu przekierowują do szczegółowych danych technicznych i certyfikatów online.
Jak wykorzystać dane z tabliczki w praktyce?
Znajomość parametrów z tabliczki znamionowej jest niezbędna przy:
- projektowaniu układu połączeń paneli (ilość w stringu),
- doborze inwertera,
- obliczaniu przekrojów przewodów i zabezpieczeń,
- analizie wydajności instalacji,
- rozbudowie lub wymianie uszkodzonego modułu.
Dzięki niej można też łatwo porównać panele różnych producentów i ocenić, czy ich parametry są rzeczywiście zgodne z deklaracjami katalogowymi, a także sprawdzić, ile energii realnie może wyprodukować dana instalacja w ciągu dnia przy określonej mocy modułów.
Podsumowanie – Tabliczka znamionowa panelu fotowoltaicznego
Tabliczka znamionowa panelu fotowoltaicznego to niewielki, ale niezwykle ważny element każdego modułu PV. Zawiera dane niezbędne do projektowania, eksploatacji i serwisowania instalacji – od mocy i napięcia, po certyfikaty i warunki testowe.
Warto poświęcić chwilę na jej dokładne odczytanie jeszcze przed montażem. To prosty sposób, by uniknąć błędów przy łączeniu paneli, a jednocześnie upewnić się, że produkt pochodzi z pewnego źródła i spełnia obowiązujące normy.
Dobrze zachowana tabliczka to gwarancja, że nawet po latach użytkownik będzie mógł bez problemu zidentyfikować moduł i jego parametry – a to klucz do bezpiecznej i efektywnej pracy całej instalacji.
