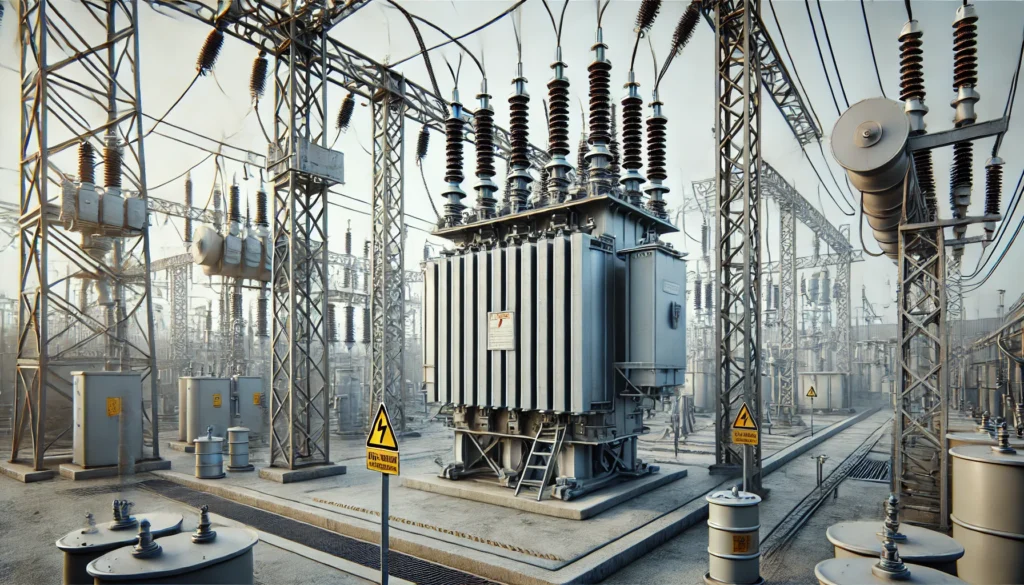

Jak działa transformator? Dlaczego jest taki ważny?

Wyobraź sobie miasto bez prądu – ulice pogrążone w ciemności, fabryki zatrzymane, centra danych nieczynne. Energia elektryczna jest podstawą nowoczesnej cywilizacji, ale jej przesył na duże odległości wymaga specjalnych rozwiązań. Tutaj do gry wchodzą transformatory – kluczowe urządzenia, które dostosowują napięcie elektryczne tak, aby było bezpieczne i użyteczne w codziennym życiu. Jak działa transformator?

Czego dowiesz się z tego artykułu?

• Czym jest transformator i dlaczego go potrzebujemy?
• Jak działa transformator i na jakiej zasadzie zmienia napięcie prądu?
• Jakie są kluczowe elementy transformatora i za co odpowiadają?
• W jaki sposób transformatory umożliwiają efektywne wykorzystanie energii elektrycznej?

Czym jest transformator?

Transformator to kluczowe urządzenie w systemie elektroenergetycznym, które umożliwia zmianę napięcia prądu przemiennego w celu dostosowania go do różnych zastosowań. Składa się z dwóch głównych uzwojeń – pierwotnego i wtórnego – nawiniętych na wspólny rdzeń magnetyczny, który pozwala na przekazywanie energii elektrycznej poprzez indukcję elektromagnetyczną. W zależności od potrzeby transformator może podwyższać napięcie, co jest kluczowe w przesyłaniu energii na duże odległości przy minimalnych stratach, lub obniżać je, aby było odpowiednie do zasilania urządzeń domowych i przemysłowych.

Dlaczego musimy zmieniać napięcie?

Energia elektryczna składa się z dwóch głównych elementów:

• Natężenia prądu (ampery) – określa ilość przepływającej energii,
• Napięcia (wolty) – określa siłę przepływu energii.

Można to porównać do wody w rurach:

• Natężenie to ilość wody płynącej przez rurę,
• Napięcie to ciśnienie wody.

Aby dostarczyć wodę z miejskiego zbiornika do domów i fabryk, używa się rur o dużej średnicy i wysokiego ciśnienia. Gdyby jednak podłączyć taką rurę bezpośrednio do kranu w kuchni, woda wystrzeliłaby z ogromną siłą, niszcząc instalację. Dlatego stosuje się regulatory ciśnienia.

Podobnie działają transformatory – zmniejszają napięcie prądu przesyłanego liniami wysokiego napięcia, aby można go było bezpiecznie używać w domach i zakładach przemysłowych.

Jak działają transformatory?

Transformatory działają na zasadzie indukcji elektromagnetycznej, zmieniając napięcie prądu bez wytwarzania dodatkowej energii. Prąd przemienny przepływający przez przewodnik tworzy wokół siebie pole magnetyczne, które może indukować prąd w innym, znajdującym się w pobliżu przewodniku. Dzięki temu transformator może dostosować napięcie do potrzeb użytkowników – obniżać je dla urządzeń domowych lub podwyższać w celu przesyłu energii na duże odległości.

Regulacja napięcia zależy od liczby zwojów w uzwojeniach transformatora. Cewka z większą liczbą zwojów generuje wyższe napięcie, a ta z mniejszą – niższe. Stosunek liczby zwojów w uzwojeniu pierwotnym i wtórnym określa, jak bardzo napięcie zostanie zmienione. Na przykład, jeśli stosunek wynosi 25:1, napięcie wejściowe 12 000 V zostanie obniżone do 480 V. To kluczowe rozwiązanie zapewnia stabilne i bezpieczne zasilanie urządzeń elektrycznych.

Najważniejsze części transformatora

Mimo różnych typów transformatorów, większość z nich składa się z podobnych komponentów:

Rdzeń

Rdzeń transformatora to konstrukcja z cienkich, ułożonych warstwowo blach stalowych. Przez uzwojenia wokół rdzenia przepływa prąd, wytwarzając pole magnetyczne, które przekazuje energię między uzwojeniami.

Uzwojenia (cewki)

Cewki transformatora wykonane są z miedzi lub aluminium i owijają rdzeń. Wyróżniamy:

• Uzwojenie pierwotne – odbiera prąd z sieci energetycznej,
• Uzwojenie wtórne – dostarcza prąd o zmienionym napięciu.

Izolatory (przepusty)

Przepusty transformatora to izolowane zaciski, które pozwalają na bezpieczne przejście prądu przez obudowę transformatora, nie powodując zwarcia.

Bezpieczniki

Bezpieczniki chronią system elektryczny w razie awarii transformatora lub urządzeń podłączonych do niego. Jeśli przepływ prądu jest zbyt duży, element bezpiecznika topi się i przerywa obwód.

Przełączniki regulacji napięcia

Pozwalają na drobne korekty napięcia wyjściowego, jeśli napięcie wejściowe jest wyższe lub niższe niż oczekiwano.

Wyłączniki obciążenia

Specjalne przełączniki pozwalają elektrykom ręcznie odłączyć transformator od sieci bez wyłączania całego systemu.

Olej transformatorowy

Transformatory olejowe używają specjalnego płynu do chłodzenia i izolacji. Olej przepływa przez kanały w transformatorze, zapobiegając jego przegrzewaniu.

Czujniki i wskaźniki

W dużych transformatorach stosuje się różne wskaźniki monitorujące poziom oleju, temperaturę i ciśnienie wewnętrzne.

Zawór bezpieczeństwa

Zabezpiecza transformator przed nadmiernym wzrostem ciśnienia, które mogłoby doprowadzić do uszkodzenia obudowy.

Tabliczka znamionowa

Każdy transformator ma tabliczkę znamionową, która zawiera kluczowe informacje techniczne, takie jak napięcie wejściowe i wyjściowe, moc oraz schemat uzwojeń.

Podsumowanie – Jak działa transformator?

Zasada działania transformatorów jest stosunkowo prosta – zmieniają napięcie prądu tak, aby można go było bezpiecznie i efektywnie wykorzystać. Bez transformatorów nie mielibyśmy dostępu do energii elektrycznej w domach, firmach i zakładach przemysłowych. Dzięki nim możemy gotować, suszyć włosy, topić śnieg na stadionach piłkarskich i zasilać centra danych. Niezależnie od tego, czy dopiero poznajesz temat transformatorów, czy pracujesz z nimi na co dzień, mamy nadzieję, że ten artykuł pomógł Ci lepiej zrozumieć ich działanie.
